90YY90异步电机用于按一个方向连续运转的工作机械，如生产流水线、自动机床、印刷机械等。90YN90可逆电机适用于频繁启动或换向运转的场合，如自动售货机、包装机、电压调整器、电动升降机等。

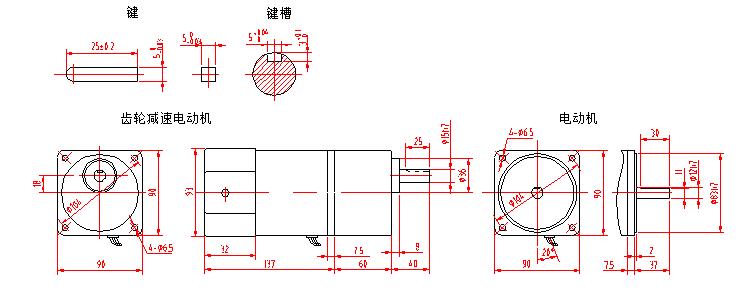

外形尺寸 Dimensions
功率 Power | 安装螺钉 Fixing bolt | 净重 N.W. Kg |
90W | M6×85 | 4.8 |
电机性能参数 Specifications
型号 Type | 功率 Power W | 电压 Voltage V | 频率 Frequency Hz | 额定 电流 Current A | 起动转矩 Starting torque mN·m(g·cm) | 额定转矩 Rated torque mN·m(g·cm) | 额定转速 Roted speed r/min | 电容 Capacitor uF/VAC | 工作状态 Operating mode |
90YY90-2 | 90 | 220 | 50 | 1.0 | 500(5000) | 675(6750) | 1300 | 5.5/450 | 连续Cont |
90YN90-2 | 1.2 | 675(6750) | 900(9000) | 1300 | 7/450 | 30min |
90YN90-2 | 1.0 | 500(5000) | 675(6750) | 1300 | 5.5/450 | 连续Cont |
90YY90-1 | 90 | 110 | 60 | 2.0 | 500(5000) | 570(5700) | 1550 | 25/250 | 连续Cont |
90YN90-1 | 2.4 | 675(6750) | 750(7500) | 1550 | 30/250 | 30min |
90YN90-1 | 2.0 | 500(5000) | 570(5700) | 1550 | 25/250 | 连续Cont |
50Hz 允许负载 Load permissible N.m / Kg . cm
转速r/min 型号 速比 | 500 | 416 | 300 | 250 | 200 | 166 | 120 | 100 | 83 | 60 | 50 | 41 | 30 | 25 | 20 | 16 | 15 | 12.5 | 10 | 8.3 |
3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 |
90YY90-2 90YN90-2 | /90JB C | 1.64 16.4 | 1.97 19.7 | 2.73 27.3 | 3.28 32.8 | 4.10 41.0 | 4.90 49.0 | 6.2 62 | 7.38 73.8 | 8.86 88.6 | 11.1 111 | 13.3 133 | 15.9 159 | 20 200 | 20 200 | 20 200 | 20 200 | 20 200 | 20 200 | 20 200 | 20 200 |
60Hz 允许负载 Load permissible N.m / Kg . cm
转速r/min 型号 速比 | 600 | 500 | 360 | 300 | 240 | 200 | 144 | 120 | 100 | 72 | 60 | 50 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 |
3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 |
90YY90-1 90YN90-1 | /90JB C | 1.4 14 | 1.7 17 | 2.3 23 | 2.8 28 | 3.5 35 | 4.2 42 | 5.2 52 | 6.2 62 | 7.5 75 | 9.4 94 | 11.3 113 | 13.5 135 | 18.8 188 | 20 200 | 20 200 | 20 200 | 20 200 | 20 200 | 20 200 | 20 200 |
注：*减速器输出轴转向与减速的级数有关,上表中红色字体表示与电机反方向，其余与电机同方向。
*当减速比在250～1500时，需使用中间级90JA10减速器。
