90YY60异步电机用于按一个方向连续运转的工作机械，如生产流水线、自动机床、印刷机械等。90YN60可逆电机适用于频繁启动或换向运转的场合，如自动售货机、包装机、电压调整器、电动升降机等。

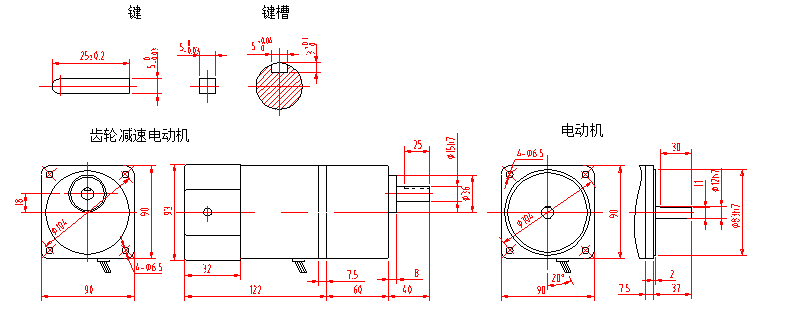

外形尺寸 Dimensions
功率 Power | 安装螺钉 Fixing bolt | 净重 N.W. Kg |
60W | M6×85 | 4.1 |
电机性能参数 Specifications
型号 Type | 功率 Power W | 电压 Voltage V | 频率 Frequency Hz | 额定 电流 Current A | 起动转矩 Starting torque mN·m(g·cm) | 额定转矩 Rated torque mN·m(g·cm) | 额定转速 Roted speed r/min | 电容 Capacitor uF/VAC | 工作状态 Operating mode |
90YY60-2 | 60 | 220 | 50 | 0.55 | 350(3500) | 450(4500) | 1300 | 3.5/450 | 连续Cont |
90YN60-2 | 0.65 | 450(4500) | 450(4500) | 1300 | 5.0/450 | 30min |
90YN60-2 | 0.55 | 350(3500) | 350(3500) | 1300 | 3.5/450 | 连续Cont |
90YY60-1 | 60 | 110 | 60 | 1.1 | 300(3000) | 380(3800) | 1550 | 15/250 | 连续Cont |
90YN60-1 | 1.3 | 380(3800) | 380(3800) | 1550 | 25/250 | 30min |
90YN60-1 | 1.1 | 300(3000) | 305(3050) | 1550 | 15/250 | 连续Cont |
50Hz 允许负载 Load permissible N.m / Kg . cm
转速r/min 型号 速比 | 500 | 416 | 300 | 250 | 200 | 166 | 120 | 100 | 83 | 60 | 50 | 41 | 30 | 25 | 20 | 16 | 15 | 12..5 | 10 | 8.3 | 6 | 5 |
3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 250 | 300 |
90YY60-2 90YN60-2 | /90JB B | 1 10 | 1.2 12 | 1.66 16.6 | 1.99 19.9 | 2.49 24.9 | 3.00 30.0 | 4.15 41.5 | 4.93 49.3 | 6.00 60.0 | 7.48 74.8 | 8.98 89.8 | 10.8 108 | 13.5 135 | 16.2 162 | 20 200 | 20 200 | 20 200 | 20 200 | 20 200 | 20 200 | 20 200 | 20 200 |
60Hz 允许负载 Load permissible N.m / Kg . cm
转速r/min 型号 速比 | 600 | 500 | 360 | 300 | 240 | 200 | 144 | 120 | 100 | 72 | 60 | 50 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 | 7.2 | 6 |
3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 250 | 300 |
90YY60-1 90YN60-1 | /90JB B | 0.9 9 | 1.1 11 | 1.5 15 | 1.9 19 | 2.3 23 | 2.8 28 | 3.8 38 | 4.2 42 | 5.0 50 | 6.9 69 | 8.3 83 | 9.9 99 | 12.5 125 | 15 150 | 20 200 | 20 200 | 20 200 | 20 200 | 20 200 | 20 200 | 20 200 | 20 200 |
注：*减速器输出轴转向与减速的级数有关,上表中红色字体表示与电机反方向，其余与电机同方向。 当减速比在360～1500时，需使用中间级90JA10减速器。
