具有转向可逆、可控性好、运行可靠等特点。特别适合在要求频繁起动、正反转可切换的低速运转的装置中，作为执行元件。ND并接还可实现伺服调速控制。

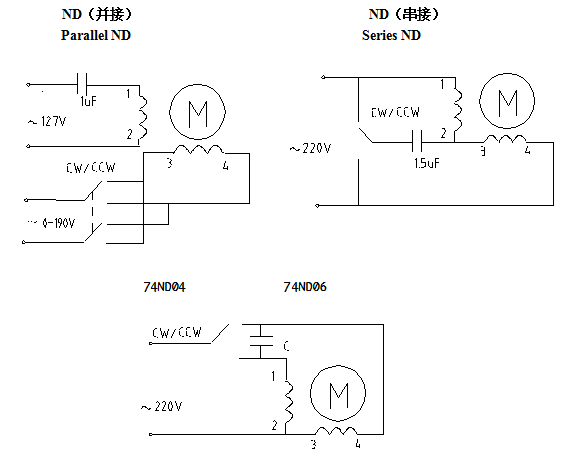

接线图 diagram

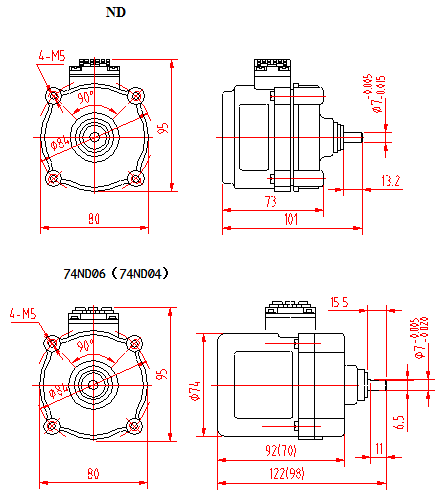

外形安装尺寸Dimensions
电机性能参数 Specifications
产品型号 | 额定电压 V | 频率 Hz | 额定电流 mA | 输出功率 W | 电机转速 r/min | 电容 μF | 重量 Kg |
ND并接 | 127/0～190 | 50 | 90/0～130 | 1.8 | 1200 | 1 | 0.8 |
ND串接 | 220 | 50 | 90 | 1.8 | 1200 | 1.5 | 0.8 |
74ND04 | 220 | 50 | 70 | 4 | 1250 | 0.56 | 0.9 |
74ND06 | 220 | 50 | 80 | 6 | 1250 | 0.7 | 1.1 |
TD | 127 | 50 | 100 | 1.4 | 1500 | 1.5 | 0.8 |
ND、74ND、TD减速电机出轴转速r/min和允许负载转矩mN﹒m(Kg﹒cm)
减速比 | 转速 | 转矩 |
ND | TD | ND异步转矩 | TD牵入转矩 | 74ND04 | 74ND06 |
起动 | 额定 | 起动 | 额定 |
6.2 | 193 | 242 | 34(0.3) | 24(0.2) | 88(0.9) | 132(1.3) | 152(1.5) | 201(2.0) |
8.6 | 139 | 175 | 47(0.4) | 34(0.3) | 122(1.2) | 184(1.8) | 211(2.1) | 279(2.8) |
10.5 | 114 | 143 | 58(0.6) | 41(0.4) | 150(1.5) | 225(2.2) | 258(2.6) | 341(3.4) |
12.3 | 97 | 122 | 61(0.6) | 43(0.4) | 158(1.6) | 237(2.4) | 272(2.7) | 360(3.6) |
15.4 | 77 | 97 | 98(1) | 58(0.6) | 206(2.1) | 323(3.3) | 372(3.8) | 490(5.0) |
22 | 55 | 68 | 147(1.5) | 88(0.9) | 294(3.0) | 460(4.7) | 490(5.0) | 686(7.0) |
30.6 | 40 | 49 | 196(2) | 118(1.2) | 412(4.2) | 558(5.7) | 637(6.5) | 833(8.5) |
39.1 | 31 | 39 | 196(2) | 127(1.3) | 510(5.2) | 706(7.2) | 804(8.2) | 1078(11) |
54 | 22 | 28 | 245(2.5) | 167(1.7) | 715(7.3) | 980(10) | 1078(11) | 1470(15) |
76.6 | 15 | 20 | 361(3.6) | 225(2.3) | 980(10) | 1372(14) | 1470(15) | 1470(15) |
130 | 9 | 12 | 588(6) | 343(3.5) | 1470(15) | 1470(15) | 1470(15) | 1470(15) |
230 | 5.2 | 6.5 | 930(9.5) | 530(5.4) | 1470(15) | 1470(15) | 1470(15) | 1470(15) |
255 | 4.7 | 5.8 | 1032(10.5) | 589(6) | 1470(15) | 1470(15) | 1470(15) | 1470(15) |
322 | 3.7 | 4.7 | 1300(13.3) | 744(7.6) | 1470(15) | 1470(15) | 1470(15) | 1470(15) |
500 | 2.4 | 3 | 1470(15) | 1156(11.8) | 1470(15) | 1470(15) | 1470(15) | 1470(15) |
1250 | 1 | 1.2 | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) |
1440 | 0.83 | 1 | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) |
1750 | 0.7 | 0.85 | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) |
2010 | 0.6 | 0.7 | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) |
2307 | 0.5 | 0.65 | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) |
4370 | 0.3 | 0.34 | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) |
6100 | 0.2 | 0.25 | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) |
15900 | 0.075 | 0.09 | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) |
21450 | 0.056 | 0.07 | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) | 1470(15) |
