永磁容分同步电动机的转速和电源频率保持恒定的关系，具有力矩大，温升低，噪音小，转向可控等特点。

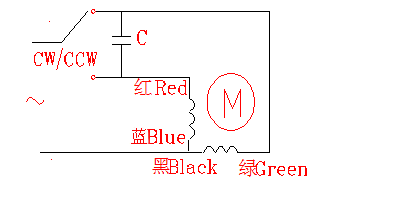

接线图 diagram

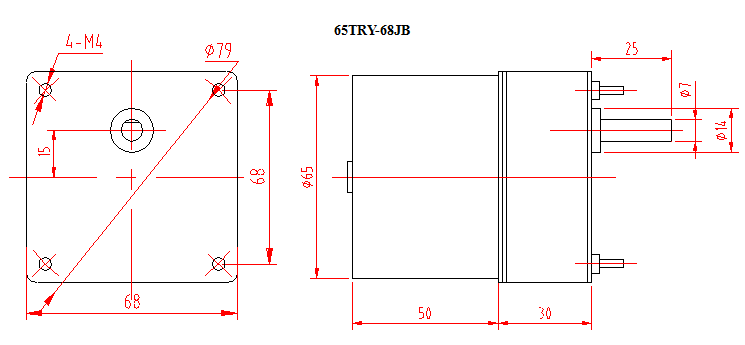

外形安装尺寸Dimensions
65TRY电机性能参数 Specifications
型 号 | 输入功率 W | 电压 V | 频率 Hz | 同步转速 r/min | 工作电容 μF | 牵入力矩mN·m(g.cm) | 较大同 步转矩 mN·m(g.cm) | 温 升 K |
65TRY01 | 10 | 110 | 50 | 375 | 1.3 | 58.8(600) | 98(1000) | 60 |
65TRY02 | 220 | 0.33 |
65TRY04 | 24 | 30 |
65TRY04A | 15 | 30 | 107.8(1100) | 127(1300) | 30min |
65TRY允许负载 Load permissible N·m(Kg·cm)
转速r/min 速比 型号 | 180 2.1 | 150 2.5 | 120 3.1 | 100 3.8 | 90 4.2 | 75 5 | 50 7.5 | 30 13 | 25 15 | 20 19 | 16 24 | 12.5 30 | 10 38 | 8 46 | 6 62 | 4 93 |
65TRY01 | /68JB | 0.186 1.9 | 0.225 2.3 | 0.245 2.5 | 0.304 3.1 | 0.333 3.4 | 0.402 4.1 | 0.598 6.1 | 0.931 9.5 | 1.078 11 | 1.372 14 | 1.715 17.5 | 2.156 22 | 2.45 25 | 2.45 25 | 2.45 25 | 2.45 25 |
|
|
