永磁式步进电动机步角小、定位正确，误差不积累、输入功率小，停机时有一定自锁能力，适用于各种数字程序控制装置，可调恒速装置和仪器设备中作执行元件，增减速后可提高低速运行的平稳性，且增加负载能力。
接线图 diagram
43BY10-J

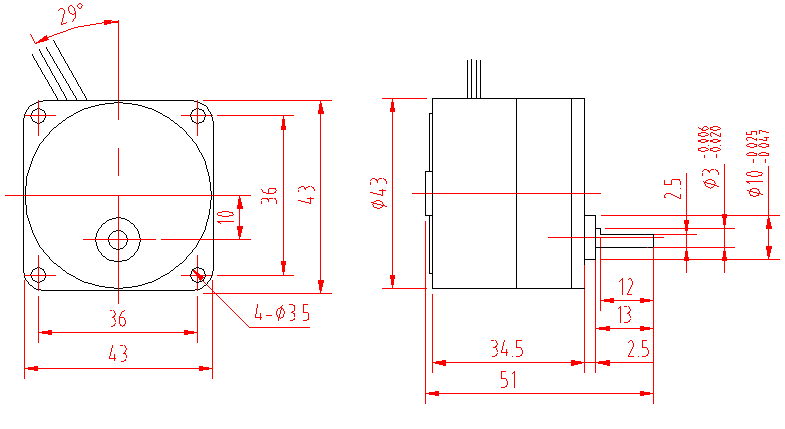

外形安装尺寸Dimensions
43BY10-J
电机性能参数 Specifications
型号 | 43BY10A | 43BY10B |
相数 | 4 |
分配方式 | 2-2 |
步角 | 15° |
功放形式 | 基本 |
电 压 V | 24 | 12 |
每相直流电阻 Ω±10％ | 300 | 70 |
每相静态电流 mA | 80 | 170 |
保持转矩 m.N.m(g.cm) | 11.76(120) | 12.7(130) |
空载起动频率 Hz | 240 | 250 |
空载运行频率 Hz | 310 | 350 |
额定起动转矩 m.N.m(g.cm) | 0.98(10)/150 | 0.98(10)/150 |
电感 mH | 200 | 50 |
带减速器电机性能参数 Specifications
型号 | 43BY10A-J5 | 43BY10B-J5 | 43BY10B-J8 | 43BY10B-J10 |
相数 | 4 | 4 | 4 | 4 |
分配方式 | 2-2 | 2-2 | 2-2 | 2-2 |
步角 | 0.3° | 0.3° | 0.15° | 0.1° |
功放形式 | 基本 | 基本 | 基本 | 基本 |
电 压(V) | 24 | 12 | 12 | 12 |
每相静态电流(mA) | 0.08 | 0.17 | 0.17 | 0.17 |
每相绕组电阻(Ω) | 300 | 70 | 70 | 70 |
保持转矩(m.N.m) | 147 | 147 | 147 | 147 |
空载起动频率(Hz) | 230 | 230 | 220 | 220 |
空载运行频率(Hz) | 310 | 320 | 310 | 310 |
负载起动转矩(m.N.m/Hz) | 147/20 | 147/20 | 147/20 | 147/20 |
98/100 | 68.6/100 | 137/100 | 147/100 |
49/200 | 19.6/150 | 49/150 | 78.4/150 |
减速比 | 1/50 | 1/50 | 1/100 | 1/150 |
