反应式步进电动机步角小、定位精度高，误差不积累、运行可靠，适用于各种数字程序控制装置，可调恒速装置和仪器设备中作执行元件。

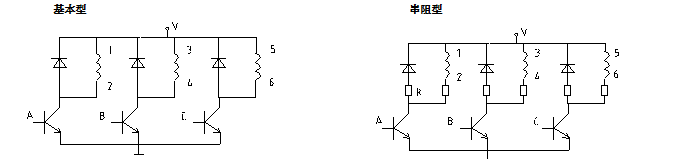

接线图 diagram

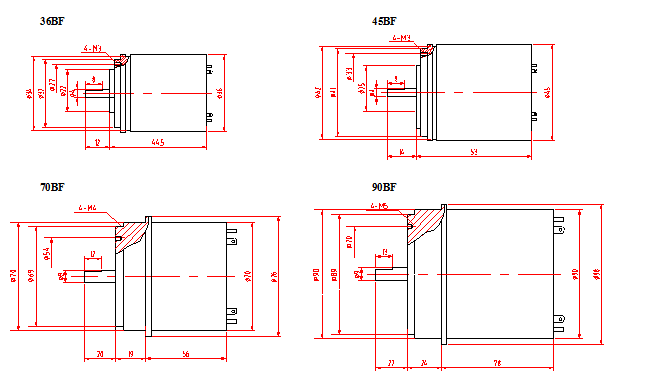

外形安装尺寸Dimensions
电机性能参数 Specifications
型 号 | 36BF02A | 36BF02B | 36BF02C | 45BF01A | 45BF01B | 45BF01C | 70BF01C | 90BF01C |
相 数 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
相电阻（Ω） | 160 | 40 | 1.8 | 120 | 30 | 1.2 | 1.2 | 1.1 |
静态电流（A） | 0.15 | 0.3 | 1.5 | 0.2 | 0.4 | 2 | 3 | 4 |
分配方式 | 1-2 | 1-2 | 1-2 | 1-2 | 1-2 | 1-2 | 1-2 | 1-2 |
步 角(°) | 3 | 3 | 3 | 1.5 | 1.5 | 1.5 | 1.5 | 0.75 |
功放型式 | 基本型 | 基本型 | 串阻型 | 基本型 | 基本型 | 串阻型 | 串阻型 | 串阻型 |
直流激磁电压（V） | 24 | 12 | 24 | 24 | 12 | 24 | 24 | 24 |
保持转矩（mN.m） | 25 | 30 | 120 | 120 | 588 | 1760 |
空载起动频率（Hz） | 800 | 2200 | 400 | 2600 | 1200 | 900 |
负载起动频率（Hz/mN.m） | 100/1.7 | 100/15 | 100/50 | 100/50 | 100/400 | 100/900 |
400/5 | 800/5 | 200/30 | 1200/30 | 500/200 | 400/600 |
600/2 | 1600/2 | 400/10 | 1800/10 | 1000/100 | 800/200 |
重 量(Kg) | 0.2 | 0.4 | 1.5 | 3 |
注：“1-2”分配方式：A-AB-B-BC-C-CA
采用恒流斩波或变频变压驱动可提高矩频特性，采用细分电路可减小步矩角。
