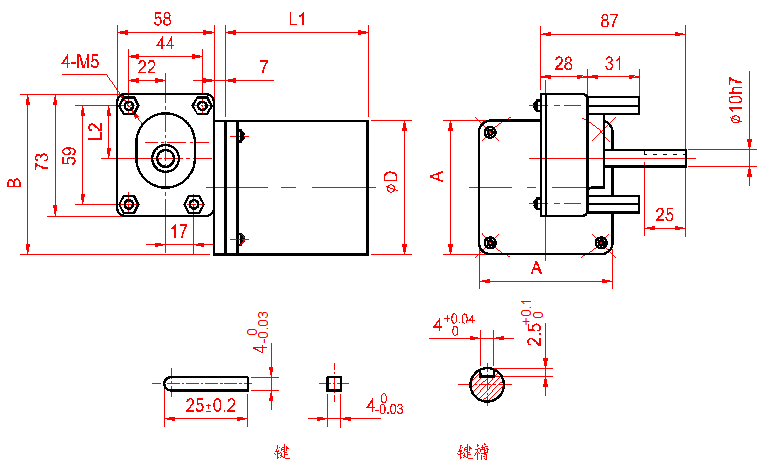

外形尺寸 Dimensions
电 机 | A | ΦD | B | L1 | L2 |
JW25 | JW45 |
70YN15 | 70 | 91 | 80 | 31.5 | 21.5 |
80YN25 | 80 | 96 | 85 |
90YN40 | 90 | 101 | 105 |
90YN60 | 90 | 101 | 122 |
注：电机性能请查阅70YN、80YN、90YN电机性能参数表。
电机性能参数、允许负载 Specifications and Load Permissible
型号 Type | 功率 Power W | 电压 Voltage V | 频率 Frequency Hz | 电容 capacitor uF/VAC | 减速比 1:25 | 减速比 1:45 | 工作状态Operating Mode |
额定转速 Rated Speed r/min | 额定转矩 Rated Torque N·m(Kg·cm) | 额定转速 Rated Speed r/min | 额定转矩 Rated Torque N·m(Kg·cm) |
70YN15-2/JW | 15 | 220 | 50 | 1.2/450 | 50 | 1(10) | 28 | 1.8(18) | 连续Cont |
70YN15-2/JW | 15 | 220 | 50 | 1.5/450 | 50 | 1.2(12) | 28 | 2.2(22) | 30min |
80YN25-2/JW | 25 | 220 | 50 | 1.5/450 | 50 | 1.2(12) | 28 | 2.2(22) | 连续Cont |
80YN25-2/JW | 25 | 220 | 50 | 2/450 | 50 | 1.9(19) | 28 | 3.0(30) | 30min |
90YN40-2/JW | 40 | 220 | 50 | 2.5/450 | 50 | 2.4(24) | 28 | 3.0(30) | 连续Cont |
90YN60-2/JW | 60 | 220 | 50 | 3.5/450 | 50 | 3.0(30) | 28 | 3.0(30) | 连续Cont |

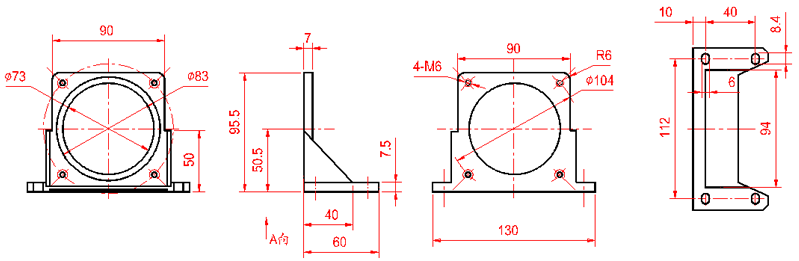

减速电机用安装座
本安装座适用于90机型无减速电机或减速电机。
