三.电磁制动电机 Electromagnetic Brake
特点：1.能实现快速制动。
2.有足够的制动转矩。
适用电机：15W～60W，型号中加后缀D。例：80YY25-2CD。
本制动器为无激磁制动型，与电机并接于
220V。当电机断电时，制动器同时断电，
实现制动。

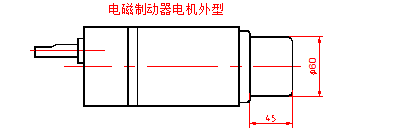

外形尺寸 Dimensions
制动转矩 Braking Torque
输出功率 Power | 15W | 25W | 40W | 60W | *90W |
制动转矩 | N·m | 0.15 | 0.25 | 0.4 | 0.5 | 0.7 |
kg·cm | 1.5 | 2.5 | 4 | 5 | 7 |
工作状态Operating Mode | 连续Cont | 连续Cont | 连续Cont | 15min | 15min |
注：1.*为试制产品。 2.电机性能请查阅15W~60W电机性能参数表。。

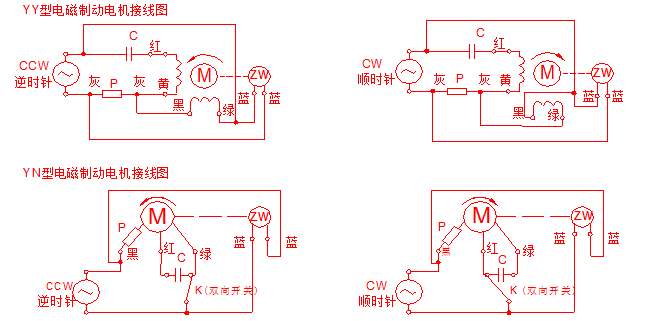

接线图 Wiring diagram
注：1. C为移相电容，请按样本要求配置，不能随意更改。
2. P为已接入电机内部的热保护器，电磁制动电机全部配置热保护器。。
3. 用户若需要电磁制动器ZW引线接入电机内部，请在订货时注明。
